1030nm 200mW 100KHz DFB Butterfly Laser Diode

1030nm 200mW 100KHz DFB Butterfly Laser Diode är hög effekt, smal linjebredd DFB fjärilspaket laserdiod, flitigt använd som frökällor för fiberlasrar eller för precisionsspektralmätningar.

Skicka förfrågan

Produktbeskrivning

1. Sammanfattning:

1030nm 200mW 100KHz DFB Butterfly Laser Diode är en högeffekts laserdiod för DFB-fjärilspaket med smal linjebredd, Vid användning som frökällor för fiberlasrar eller för precisionsspektralmätningar.

2. Funktioner:

• 200mW Hög uteffekt;

• Under 100 kHz smal linjebredd;

• PM-fiber Beyond 18dB High PER;

• 14PIN Butterfly-paket;

• Intern termoelektrisk värmepump och monitorfotodiod;

• Fältbeprövad hög tillförlitlighet.

Pålitlighet:Telcordia GR-468. RoHS

3. Applikationer:

• Frökälla för lasrar;

• Spektroskopi;

• Optisk avkänning.

4. Absoluta maximala betyg

Parameter	Symbol	Min.	Max.	Enhet
LD Omvänd ström	IR	-	2	V
LD Framström	OM	-	500	mA
MPD Omvänd spänning	VMPD	-	20	V
Termoelektrisk kylarspänning	VTEC	-	4.8	V
Termoelektrisk kylström	ITEC	-	2.5	A
Driftskåpstemperatur	TC	-45	70	℃
Förvaringstemperatur	TSTG	-40	85	℃
Förvaringsfuktighet	-	5	85	%RH
Elektrostatisk urladdning (ESD)	VESD	-	500	V
Blylödningstemperatur	STEMP	-	260	℃
Blylödningstid	TID		10	sek

5. Elektro-optiska egenskaper (25 ℃ lasertemperatur):

Parameter	Symbol	Skick	Min.	Typ.	Max.	Enhet
Centrumvåglängd	λc	TL= 15～35℃ CW	1028	1030	1032	nm
Optisk uteffekt	PO	TL=25℃	-	200	-	mW
Tröskelström	ITH	TL=25℃	-	45	70	mA
Driftspänning	VOP	POP= 200mW(CW)	-	-	2.5	V
Driftström	Iop	POP= 200mW(CW)	-	300	500	mA
Linjebredds bredd	Δλ	-	-	30	100	KHz
Undertryckningsförhållande för sidoläge	SMSR	-	-	40	-	dB
Polarisationsutsläckningsförhållande	ER	-	18	-	-	dB
Temp. våglängdskoefficient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-responsivitet	IMON/POP	@-5V förspänning	1	-	30	μA/mW
Termistorresistans	RTH	-	9.5	10	10.5	KΩ

6. Specifikationer för optisk fiber:

Parametrar	Beskrivning
Typ av fiber	PM980
Typ pigtail	900μm löst rör
Pigtail längd	1,2±0,1m
Typ av koppling	FC/APC

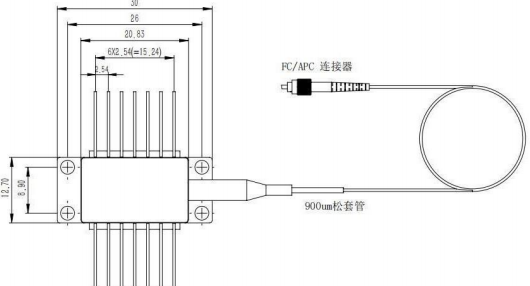

7. Paketritning&PIN-OUT Definition (Enhet:mm):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

Typ 2

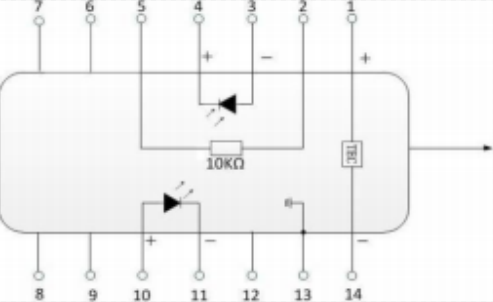

STIFT	Beskrivning	STIFT	Beskrivning
1	TEC(+)	14	TEC(-)
2	Termistor	13	Case Ground
3	PD Monitor Anod (-)	12	NC
4	PD Monitor Katod (+)	11	Laser katod (-)
5	Termistor	10	Laseranod (+)
6	NC	9	NC
7	NC	8	NC
