1064nm 200mW DFB Butterfly Laser Diode

1064nm 200mW DFB Butterfly Laser Diode är en laser med smal linjebredd med en linjebredd på 100kHz och en uteffekt på upp till 200mW, som används flitigt i fiberlaserfrökällor och lidar.

Skicka förfrågan

Produktbeskrivning

1064nm 200mW DFB Butterfly Laser Diode är en laser med smal linjebredd med en linjebredd på 100kHz och en uteffekt på upp till 200mW, som används flitigt i fiberlaserfrökällor och lidar.

1064nm 200mW DFB Butterfly Laser Diode Features

200mW Hög uteffekt;

Fältbeprövad hög tillförlitlighet;

Hi1060 SM eller PM980-HP fiber pigtail;

14PIN fjärilspaket;

Intern termoelektrisk värmepump och monitorfotodiod;

Pålitlighet:Telcordia GR-468. RoHS

1064nm 200mW DFB Butterfly Laser Diode Applications:

Frökälla för lasrar;

Spektroskopi;

Optisk avkänning.

Absolut högsta betyg

Parameter	Symbol	Min.	Max.	Enhet
Maximal driftspänning	V	-	2.5	V
Maximal driftström	I	-	500	mA
MPD Omvänd spänning	VMPD	-	20	V
Termoelektrisk kylarspänning	VTEC	-	4.8	V
Termoelektrisk kylström	ITEC	-	1.8	A
Driftskåpstemperatur	TC	-20	60	℃
Förvaringstemperatur	TSTG	-40	85	℃
Förvaringsfuktighet	-	5	85	%RH
Elektrostatisk urladdning (ESD)	VESD	-	500	V
Blylödningstemperatur	STEMP	-	260	℃
Blylödningstid	TID		10	sek

Elektro-optiska egenskaper (25 ℃ lasertemperatur):

Parameter	Symbol	Skick	Min.	Typ.	Max.	Enhet
Centrumvåglängd	λc	TL=15～35℃ CW	1062	1064	1066	nm
Optisk uteffekt	PO	TL=25℃	-	200	-	mW
Tröskelström	ITH	TL=25℃	-	45	70	mA
Driftspänning	VOP	IOP= 200mA(CW)	-	-	2.5	V
Driftström	Iop	IOP= 200mA(CW)	-	300	500	mA
-3dB Spektral bredd	Δλ	-	-	0.03	-	nm

Undertryckningsförhållande för sidoläge	SMSR	-	-	40	-	dB
Polarisationsutsläckningsförhållande	ER	-	18	-	-	dB
Temp. våglängdskoefficient	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD-responsivitet	IMON/POP	@-5V förspänning	1	-	30	μA/mW
Termistorresistans	RTH	-	9.5	10	10.5	KΩ

Specifikationer för optisk fiber:

Parametrar	Beskrivning
Typ av fiber	Hi1060 eller PM980
Typ pigtail	900μm löst rör
Pigtail längd	1,0±0,1m
Typ av koppling	FC/APC

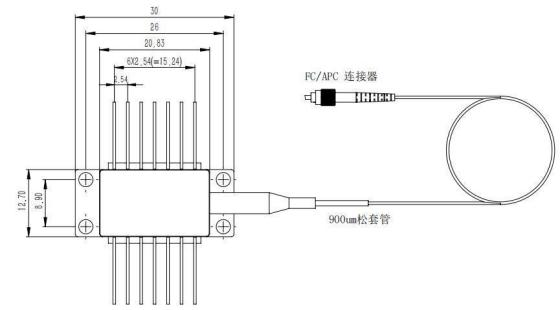

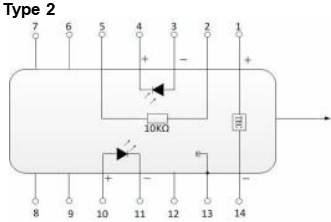

Paketritning & PIN-OUT Definition (Enhet:mm):

STIFT	Beskrivning	STIFT	Beskrivning
1	TEC(+)	14	TEC(–)
2	Termistor	13	Case Ground
3	PD Monitor Anod (-)	12	NC
4	PD Monitor Katod (+)	11	Laser katod (-)
5	Termistor	10	Laseranod (+)
6	NC	9	NC
7	NC	8	NC

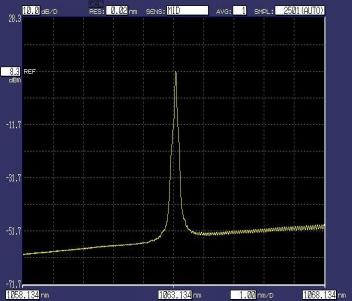

Typiskt optiskt spektrum

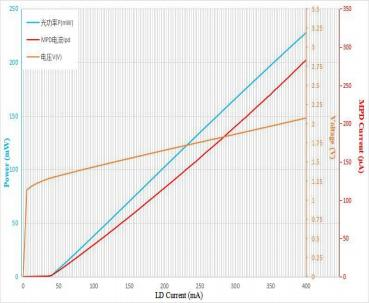

Spektrum (Pop=200mW,25℃) Ljus-ström-spänningskurvor (25℃)

Beställningsinformation:

BFLD	-XXXX	-X	XX	-XX	X
Laser typ	Våglängd	Uteffekt	Typ av fiber	Anslutning	PIN-OUT
DFB	1064: 1064 nm	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN Typ 2 Anpassad (10PIN)

T.ex.: BFLD-1060-2HSM-FA (Beställningsinformation: 1064nm DFB Butterfly laserdiod med 200mW uteffekt och SM Hi1060 fiber med FC/APC-kontakt, PIN-OUT är typ 2).
