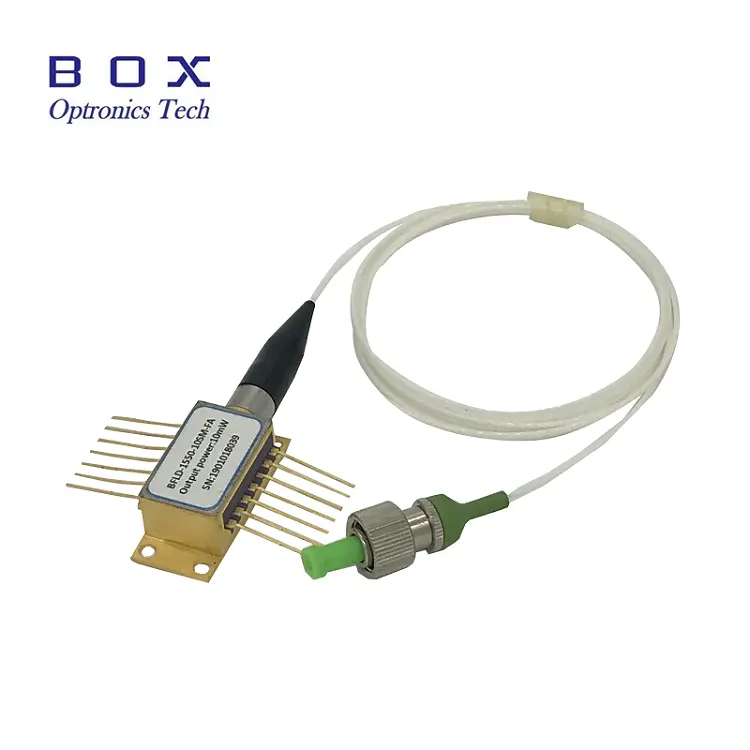

1532.68nm 10mW DFB-laserdiod för C2H2-acetylendetekteringsmodul är en kostnadseffektiv, mycket koherent laserdiod. DFB-laserdiodchipset är förpackat i ett industristandard hermetiskt förseglat 14PIN fjärilspaket med TEC, isolator och PD inbyggd.
1532.68nm 10mW DFB-laserdiod för C2h2-acetylendetekteringsmodul är en kostnadseffektiv, mycket koherent laserdiod. DFB-laserdiodchipset är förpackat i ett industristandard hermetiskt förseglat 14PIN fjärilspaket med TEC, isolator och PD inbyggd.
Högpresterande, multiquantum well (MQW) distributed-feedback (DFB) laser;
Branschstandard 14PIN fjärilspaket;
Inbyggd TEC och optisk isolator.
Fiberoptiska sensorer;
Acetylenavkänning;
Laserkällor.
| Parameter | Symbol | Skick | Min. | Typ. | Max. | Enhet |
| Centrumvåglängd | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optisk uteffekt | PO | - | 10 | - | - | mW |
| Tröskelström | ITH | - | - | - | 20 | mA |
| Driftström | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Spektral linjebredd | LW | - | - | 10 | MHz | |
| Laser framåtspänning | VF | CW uteffekt 10mW | - | - | 2.5 | V |
| Övervaka mörkström | ID | - | - | - | 0.2 | uA |
| Undertryckningsförhållande för sidoläge | SMSR | CW | 35 | 40 | - | V |
| Optisk isolering | - | 30 | - | - | dB | |
| Termistorresistans | RTH | TL = 25℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC Aktuell | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC-spänning | VTEC | TL = 25 ℃, TC = 70 ℃ | -2,5 | - | 3.5 | V |
| Våglängdstemperaturkoefficient | Δλ/ΔT | TEC-temperatur vid 15℃ till 35℃ | - | 0.09 | - | nm/℃ |
| Våglängds strömkoefficient | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

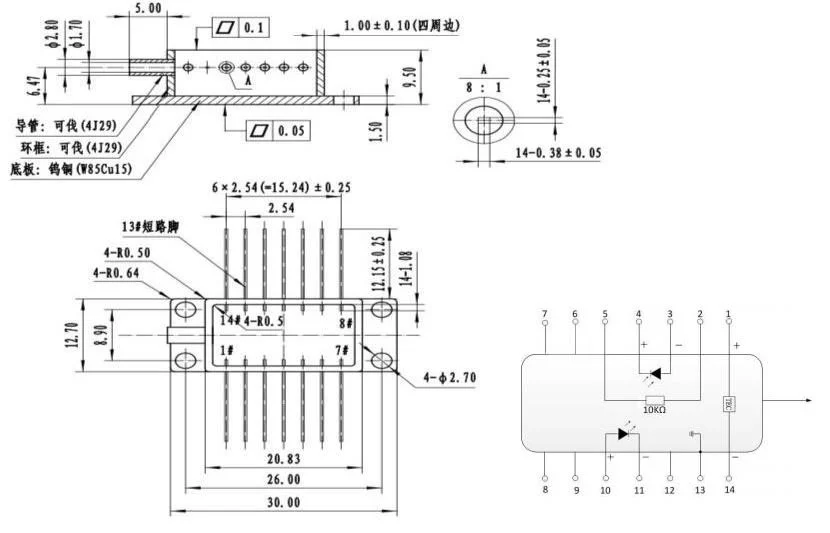

| STIFT | Beskrivning | STIFT | Beskrivning |
| 1 | Termistor | 14 | NC |
| 2 | Termistor | 13 | Laseranod(+) |
| 3 | LD katod(-) | 12 | Laser katod(-) |
| 4 | PD Anod (+) | 11 | Laseranod(+) |
| 5 | PD katod(-) | 10 | NC |
| 6 | TEC(+) | 9 | Case Ground |
| 7 | TEC(– ) | 8 | Case Ground |

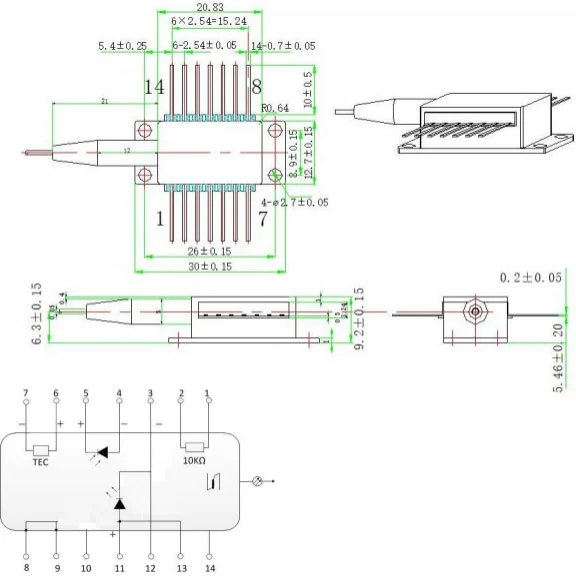

| STIFT | Beskrivning | STIFT | Beskrivning |
| 1 | TEC(+) | 14 | TEC(– ) |
| 2 | Termistor | 13 | Case Ground |
| 3 | PD Monitor Anod (-) | 12 | NC |
| 4 | PD Monitor Katod (+) | 11 | Laser katod (-) |
| 5 | Termistor | 10 | Laseranod (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Alla produkter har testats innan de skickas ut;
Alla produkter har 1-3 års garanti.(Efter att kvalitetsgarantiperioden började ta ut lämplig underhållsserviceavgift.)
Vi uppskattar din verksamhet och erbjuder en omedelbar 7 dagars returpolicy. (7 dagar efter mottagandet av varorna);
Om varorna du köper från vår butik inte är av perfekt kvalitet, det vill säga att de inte fungerar elektroniskt enligt tillverkarens specifikationer, returnera dem helt enkelt till oss för utbyte eller återbetalning;
Om varorna är defekta, vänligen meddela oss inom 3 dagar efter leverans;
Alla föremål måste returneras i originalskick för att kvalificera sig för återbetalning eller ersättning;
Köparen står för alla uppkomna fraktkostnader.
F: Har du några andra våglängder tillgängliga?
A: Vi kan tillhandahålla C-band eller L-band våglängder.
F: Kan den göra mer med ström?
A: 20mW en är valfri.
