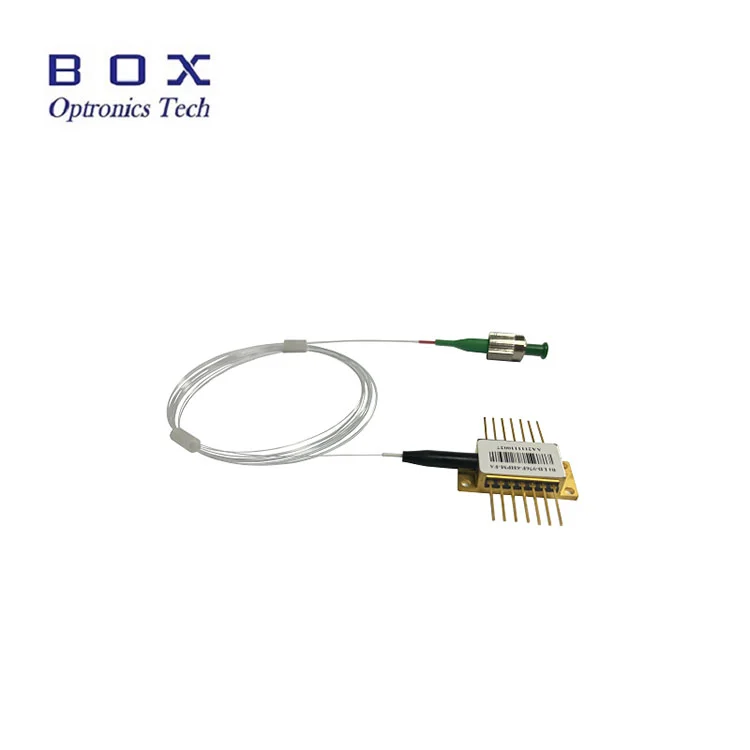

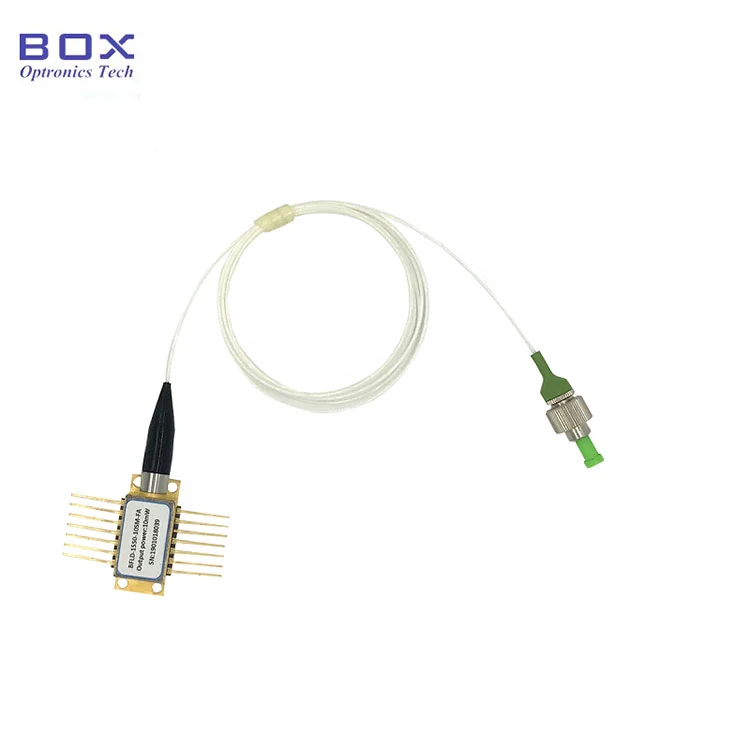

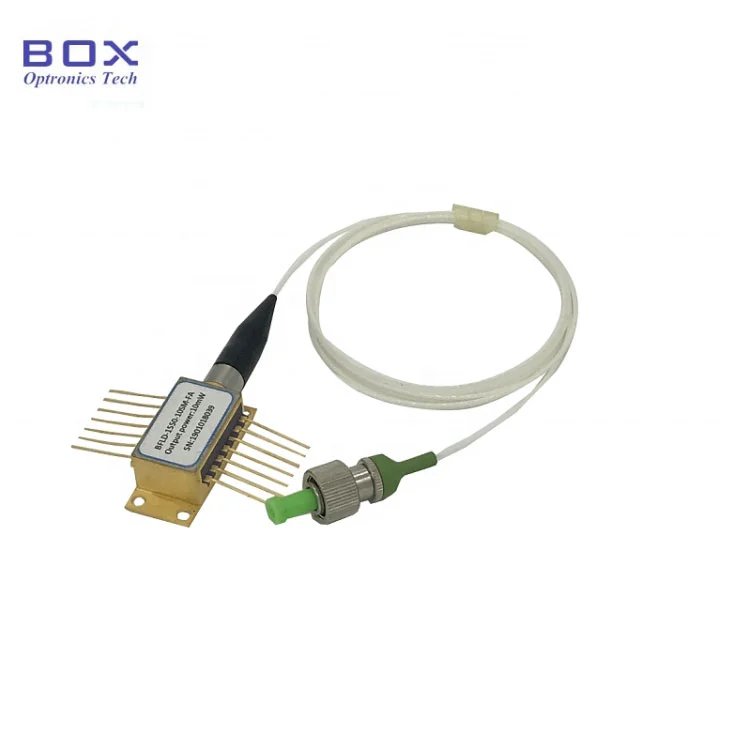

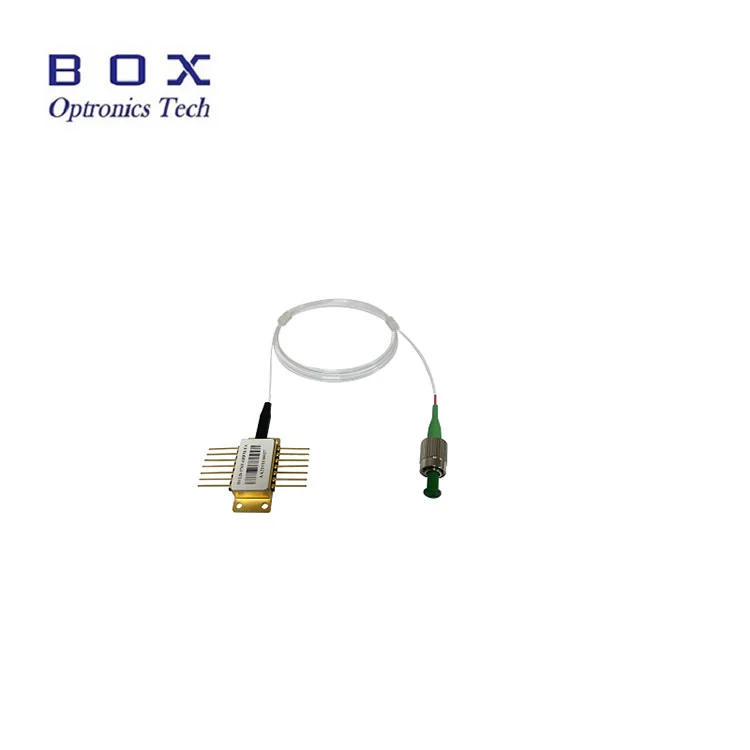

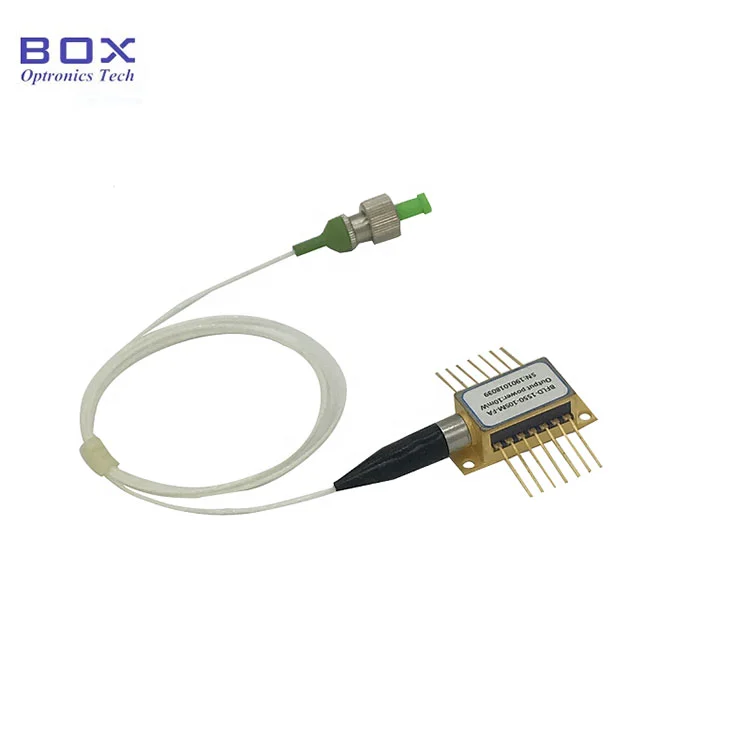

Box Optronics tillhandahåller 1550 nm DFB smal linjebreddslaserdiod i ett 14PIN BTF -paket. Dessa enheter erbjuder upp till 100 MW mycket stabil CW -prestanda och linjebredd<100KHz. SM fiber and PM fiber pigtail are optional. They have built-in TEC coolers and monitor PDs. Side-mode suppression ratio is >40dB. De används ofta i optisk avkänning och optisk kommunikation.
Box Optronics tillhandahåller 1550 nm DFB smal linjebreddslaserdiod i ett 14PIN BTF -paket. Dessa enheter erbjuder upp till 100 MW mycket stabil CW -prestanda och linewidth <100kHz. SM -fiber- och PM -fiberpigtail är valfria. De har inbyggda TEC-kylare och övervakar PDS. Sidlägesundertryckningsförhållande är> 40dB. De används ofta i optisk avkänning och optisk kommunikation.
● 1550nm DFB -laser;
● Smal linjebredd <100kHz;
● 100 MW hög utgångseffekt;
● Inbyggd TEC och Monitor PD;
● Tillförlitlighet: Telcordia GR-468. Rohs
● Lidar;
● Vindradar;
● Optisk fiberavkänning;
● Sammanhängande kommunikation.
| Parameter | Symbol | Skick | Min. | Typ. | Max. | Enhet |
| Centrumvåglängd | Lc | TL = 15 ～ 35 ℃ qu | 1545 | 1550 | 1555 | nm |
| Optisk utgångseffekt | Efter | - | 100 | 150 | - | mw |
| Tröskelström | Med | - | - | - | 50 | ma |
| Driftspänning | Gtc | PO = 10MW (CW) | - | - | 2.5 | V |
| Verksamhet | Iop | PO = 10MW (CW) | - | 650 | 800 | ma |
| Spektralt linjebredd | Lw | Fwhm | - | - | 100 | Khz |
| MPD -responsivitet | Imon / pop | - | 1 | - | 30 | μA/MW |
| Suppressionsförhållande | Smsr | Cw | 40 | - | - | dB |
| Optisk isolering | - | -10 |
40
|
-
|
-
|
dB |
|
| TEC -inställningstemperatur | Ts | - | 15 | - | 35 | ℃ |
| Termistorström | Itc | - | - | - | 0.5 | ma |
| Termistormotstånd | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | Kines |
| TEC -ström | Itec | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC -spänning | Vtek | TL = 25 ℃, TC = 70 ℃ | - | - | 3.5 | V |
| TEC -kapacitet | ΔT | TC = 70 ℃ | - | - | 50 | ℃ |
| Våglängdsdrift (EOL) | △ λ | Testat under 25-årig livstid | - | - | ± 0,1 | nm |
| Våglängdstemperaturkoefficient | Dl/dt | TEC -temperatur vid 15 ℃ till 35 ℃ | - | 0.1 | - | nm/℃ |
| Våglängdsströmmoduleringskoefficient | Itr | 200-800mA | 0.2 | - | 0.4 | Ghz/ma |
Alla produkter har testats före frakt;
Alla produkter har 1 års garanti. (Efter kvalitetsgarantiet började debitera lämplig underhållsserviceavgift.)
Vi uppskattar ditt företag och erbjuder en omedelbar 7 dagars returpolicy. (7 dagar efter mottagandet av artiklarna);
Om de artiklar du köper från vår butik inte är av perfekt kvalitet, det vill säga att de inte arbetar elektroniskt enligt tillverkarens specifikationer, återge dem helt enkelt till oss för att ersätta eller återbetala;
Om artiklarna är defekta, meddela oss inom tre dagar efter leveransen;
Alla artiklar måste returneras i sitt ursprungliga skick för att kvalificera sig för återbetalning eller ersättning;
Köparen ansvarar för alla fraktkostnader.
F: Vad kan sido -lägesundertryckningsförhållandet nå?
S: Det är större än 40dB. Om du har högre krav, vänligen kontakta oss för att kontrollera om anpassningen är tillgänglig.
F: Jag behöver inte en så smal linjebredd. Har du något med en bredare?
S: Naturligtvis. 200-400kHz, 600 kHz, xxmhz ... Kontrollera med oss.
