980Nm pumplaser använder en plan konstruktion med chip på underbäraren. Det höga effektchipet är hermetiskt förseglat i ett epoxi-fritt och flödesfritt 14-stiftsfjärilpaket och utrustat med en termistor, termoelektrisk kylare och övervakningsdiode. 980Nm pumplaser använder FBG -stabilisering för att "låsa" utsläppsvåglängden. Det ger ett ljudfritt smalt bandspektrum, även under förändringar i temperatur, drivström och optisk återkoppling. Det är en ljuskälla för en fiberförstärkare som används i optiska kommunikationsnätverk. Huvudtyperna av optiska fiberförstärkare är EDFA och FRA.
976nm 700MW Pump Laser Diode's Gitter är beläget i HI11060 Fiber Pigtail för att stabilisera våglängden. Denna 14PIN BTF -laserdiod är tillgänglig med kinkfri utgångseffekt upp till 700 MW. Den maximala LD -framåtströmmen är <1200mA. Dess pigtailburk med ett löst rör på 900um eller endast bar fiber finns tillgängliga.
● Kink-fri driftskraft upp till 700 MW;

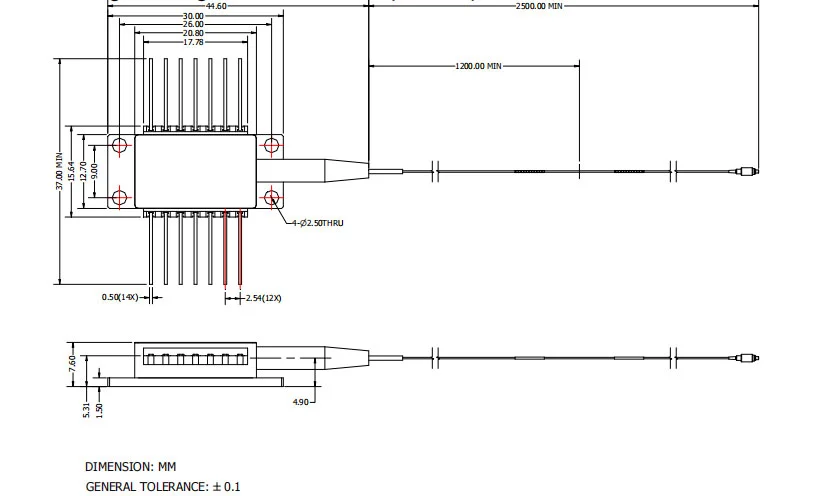

● Epoxy-fritt och flödesfritt 14-stifts fjärilspaket med SM-fiber;
● Fiber Bragg Gitter Stabilization;
● Våglängdsval tillgängligt;

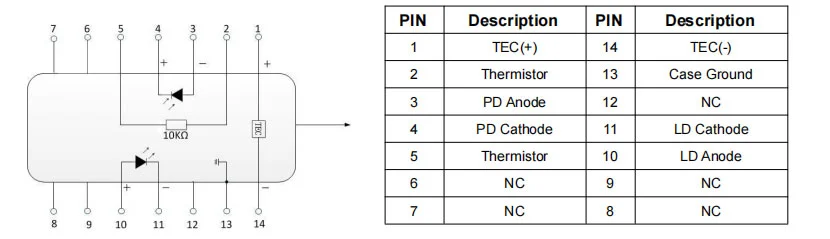

● Integrerad termoelektrisk kylare, termistor och övervakning av diode.
● Tät våglängdsdelning multiplexering (DWDM) Erbium dopade fiberförstärkare (EDFA);
● reducerad pump-count EDFA-arkitekturer;
● Mycket långdistans kabel -tv (CATV) stammar och mycket hög nodantalfördelning.
| Parameter | Symbol | Min. | Typ. | Max. | Enhet | Anteckningar |
| LD -tröskelström | Med | - | 60 | 100 | ma | Cw |
| Utgångseffekt | Pf | - | - | 700 | mw | If (bol) <1000mA |
| LD Forward Current | OM | - | 1100 | 1200 | ma | PF = nominell kraft |
| Kink Free Power | Pikink | 450 | - | - | mw | > = 1.2*Klassad kraft |
| Kinkfri ström | Påkinna | > = 1.2*if (bol) | ma | [1] | ||
| LD framåtspänning | Vf | - | - | 2.5 | V | PF = nominell kraft |
| Centrumvåglängd | Lc | 973 | 974 | 975 | nm | Topp, pf = nominell kraft |
| Lc | 975 | 976 | 977 | |||
| Toppvåglängdsvridning | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG Temp. |
| Spektrumbredd | △ λ | - | - | 1 | nm | Rms@-13db |
| Spektrumstabilitet | -0.5 | - | 0.5 | nm | PF = nominell kraft, t = 60 -talet | |
| Övervaka responsivitet | VACCINATION | - | 8 | 20 | var / mw | VPD = 5V, PF = nominell kraft |
| Övervaka responsivitetsstabiliteten | - | - | 20% | - | @All driftstemperatur | |
| Övervaka mörk ström | Id | - | - | 50 | na | VPD = 5V |
| TEC -ström | Itec | - | - | 2 | A | Tcase = 75 ℃ |
| TEC -spänning | Vtek | - | - | 3.5 | V | Tcase = 75 ℃ |
| TEC Modual Power Consumption | P | - | - | 5 | W | Tcase = 75 ℃ |
| Power Stability> 20MW 10-20mw 3,5-10 MW |
- | - | - |
0.2 0.5 1 |
dB | Topp-till-topp, t = 60-tal, DC till 50 kHz provtagning, TC = 25 ℃ |
| Spårningsfel | De | -0.5 | - | 0.5 | dB | TC = -5 ~ 75 ℃, hänvisade till [2] |
| Termistormotstånd | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| Termistor B | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Alla produkter har testats före frakt;
Alla produkter har 1-3 års garanti. (Efter kvalitetsgarantiet började debitera lämplig underhållstjänstavgift.)
Vi uppskattar ditt företag och erbjuder en omedelbar 7 dagars returpolicy. (7 dagar efter mottagandet av artiklarna);
Om de artiklar du köper från vår butik inte är av perfekt kvalitet, det vill säga att de inte arbetar elektroniskt enligt tillverkarens specifikationer, återge dem helt enkelt till oss för att ersätta eller återbetala;
Om artiklarna är defekta, meddela oss inom tre dagar efter leveransen;
Alla artiklar måste returneras i sitt ursprungliga skick för att kvalificera sig för återbetalning eller ersättning;
Köparen ansvarar för alla fraktkostnader.
F: Vilken anslutningstyp kan jag välja?
A: FC/ APC; SC/ APC; utan kontakt ...
F: Finns Loose Tube tillgängligt?
S: Box Optronics kan tillhandahålla det lösa röret 900UM för att skydda pigtailfiber.
