Upptäck den oöverträffade prestandan hos Box Optronics 980nm 10-stifts mini fjärilskyld pumplaserdiodmodul – din ultimata lösning för högeffekts, våglängdsstabil pumpning i DWDM EDFA och långdistans CATV-system. Konstruerad med avancerad FBG-stabilisering, låser denna hermetiskt förseglade modul emission exakt vid 974nm eller 976nm, och levererar kinkfri uteffekt upp till 600mW även under varierande temperatur och drivström. Dess integrerade TEC, termistor och monitordiod säkerställer exceptionellt spårningsfel och strömstabilitet, medan det epoxifria 10-stifts fjärilspaketet med SM/PM-fiber garanterar pålitlig, brusfri drift. Designad för systemintegratörer och nätverksingenjörer som kräver kompromisslös spektrumkontroll och högsta tillgängliga effekt, minskar den här modulen antalet pumpar, minskar kylningskomplexiteten och förlänger förstärkarens livslängd. Trust Box Optronics för Telcordia GR-468-kompatibilitet och skräddarsydda våglängdsval – eftersom varje milliwatt är viktig i dina nästa generations optiska nätverk. Beställ nu för att lyfta din infrastruktur med beprövad, fältförberedd pumpteknik som ger jämn prestanda från -20°C till 75°C.

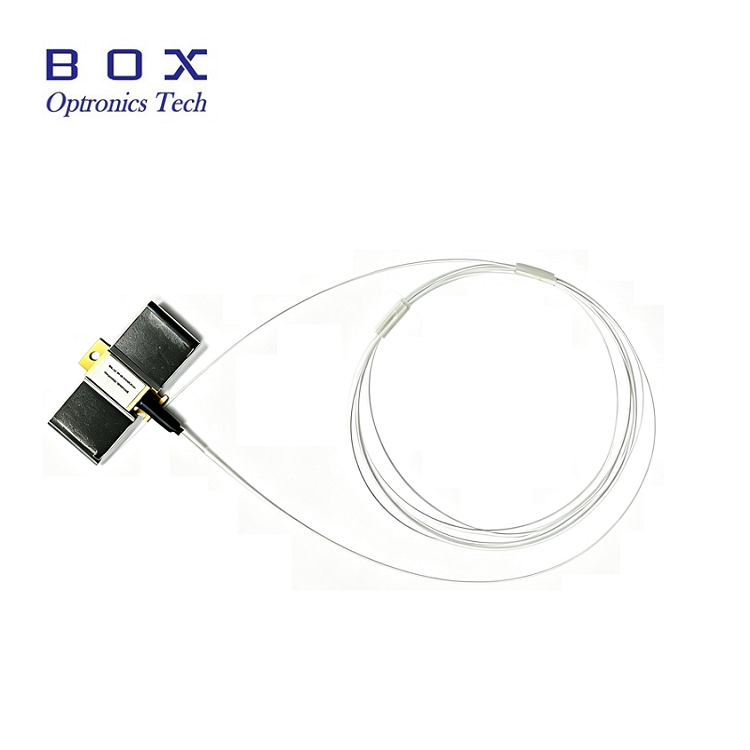

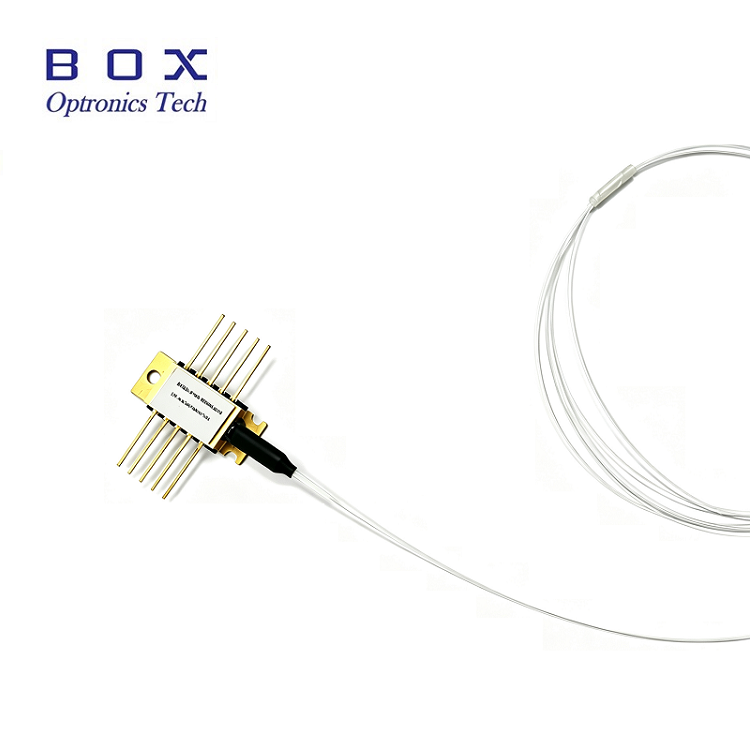

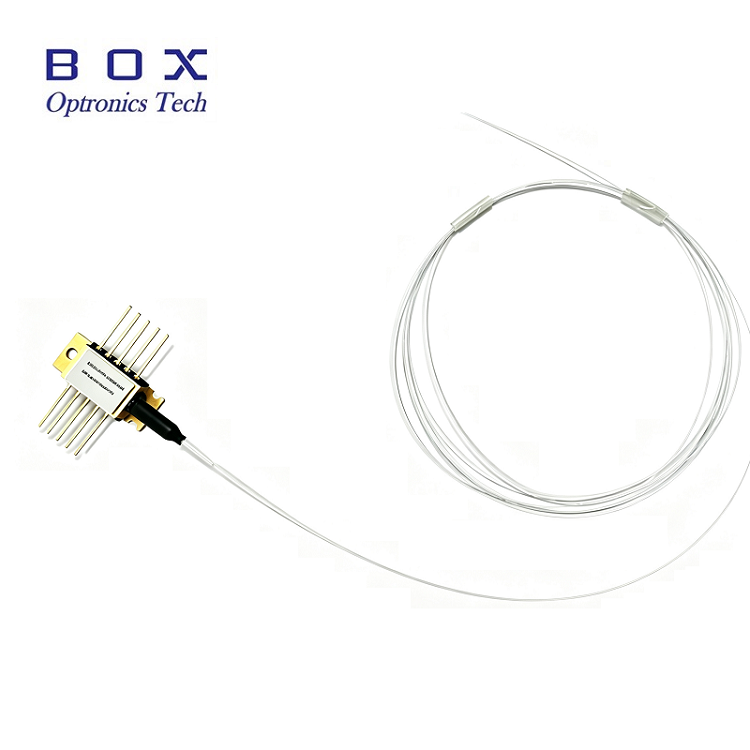

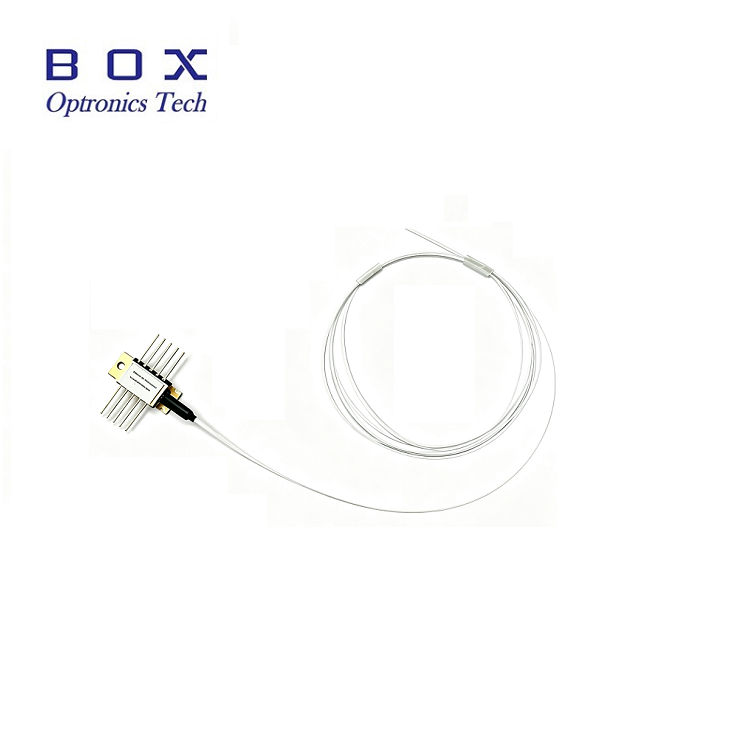

Den 980 nm 10-stifts mini fjärilskylda pumplaserdiodmodulen är hermetiskt förseglad i ett epoxifritt och flödesfritt 10-stifts fjärilspaket och inbyggd en termistor, termoelektrisk kylare och monitordiod.
Den 980 nm 10-stifts mini fjärilskyld pumplaserdiodmodulen använder FBG stabilisering för att ”låsa” emissionsvåglängden. Den ger ett brusfritt smalbandsspektrum, även vid förändringar i temperatur, drivström och optisk återkoppling. Våglängdsval är tillgängligt för applikationer som kräver de högsta prestanda i spektrumkontroll med de högsta tillgängliga krafterna. Denna modul uppfyller beskrivningen i Telcord ia GR-468-CORE krav.
Knäckfri drifteffekt 400mW eller 600mW;
10-PIN fjärilspaket med SM Hi1060 eller PM980 fiber;
Fiber Bragg gallerstabilisering, val av våglängd tillgängligt;
Integrerad termoelektrisk kylare, termistor och monitordiod.
Dense wavelength division multiplexing (DWDM) erbiumdopade fiberförstärkare (EDFA);
EDFA-arkitekturer med reducerat pumpantal;
Kabel-TV-trunkar på mycket långa avstånd och mycket hög distribution av noder.
| Parameter | Symbol | Min. | Typ. | Max. | Enhet | Anteckningar |
| Driftskåpstemperatur | TCASE | -20 | - | 75 | ℃ | - |
| Förvaringstemperatur | TSTG | -40 | - | 85 | ℃ | 2000 timmar |
| LD Framström | OM | - | - | 1100 | mA | - |
| LD Omvänd ström | IR | - | - | 10 | uA | - |
| LD Omvänd spänning | VR | - | - | 2 | V | - |
| PD Framåtström | IPD | - | - | -10 | mA | - |
| PD Omvänd spänning | VPD | - | - | 20 | V | - |
| TEC Aktuell | ITEC | - | - | 2 | A | - |
| TEC-spänning | VTEC | - | - | 3.0 | V | - |
| Fiberböjningsradie | - | 30 | - | - | mm | - |
| Relativ luftfuktighet | RH | 0 | - | 95 % | - | Ej kondenserande |
| Blylödningstid | - | - | - | 10 | Andra | 260 ℃ |
| Fiber axiell dragkraft | - | - | - | 5 | N | - |
| Dragkraft från fibersidan | - | - | - | 2.5 | N | - |
| Parametrar | Symbol | Min. | Typ. | Max. | Enhet | Anteckningar |
| LD Tröskelström | ITH | 90 | 110 | mA | CW | |
| Uteffekt | PF | 400 | mW | Om(BOL)<900mA | ||
| 600 | Om(BOL)<1000mA | |||||
| LD Framström | OM | 1200 | mA | PF=märkeffekt | ||
| Knäckfri kraft | PKINK | 700 | mW | >= 1,2*Nominell effekt | ||
| Böjfri ström | IKINK | >= 1,2*If(BOL) | mA | [ 1] | ||
| LD Framspänning | VF | 2.5 | V | PF=märkeffekt | ||
| Centrumvåglängd | λC | 973 | 974 | 975 | nm | Peak,PF=Nominell effekt |
| 975 | 976 | 977 | ||||
| Vändning av toppvåglängd | △λp/△Tamb | 0.02 | nm/℃ | T: FBG Temp. | ||
| Spektrumbredd | △λ | 2 | nm | RMS@-13dB | ||
| Spektrumstabilitet | -0,5 | 0.5 | nm | PF=märkeffekt, t=60s | ||
| Övervaka lyhördhet | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=märkeffekt | |
| Övervaka svarsstabilitet | 20 % | @Alla driftstemperaturer | ||||
| Övervaka mörkström | ID | 50 | nA | VPD=5V | ||
| TEC Aktuell | ITEC | 1.5 | A | TCASE=75℃ | ||
| TEC-spänning | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC Modulell strömförbrukning | P | 5 | W | TCASE=75℃ | ||
| Effektstabilitet >20mW 10-20mW3,5-10mW | 0.20.51 | dB | Topp-till-topp, t=60s, DC till 50 kHz sampling, TC=25℃ | |||
| Spårningsfel | TE | -0,5 | 0.5 | dB | TC=-5~75℃ ,Refereras till [2] | |
| Termistorresistans | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG=25℃ |
| Termistor B konstant | BTH | 3900 | k | TSTG=25℃ | ||
Anmärkningar:
[1] Böjström definieras som strömmen vars avvikelse av ljus kontra strömslop(dL/dI) från en linjär passning är över +/-50%,Pkink>= 1,2*Rated Power,Ikink>=If(BOL)*1,2
[2] Spårningsfel definieras vid en given falltemperatur, det är förändringen i fibereffekt, vid en konstant monitorström, i förhållande till värdet uppmätt vid fall 25 ℃

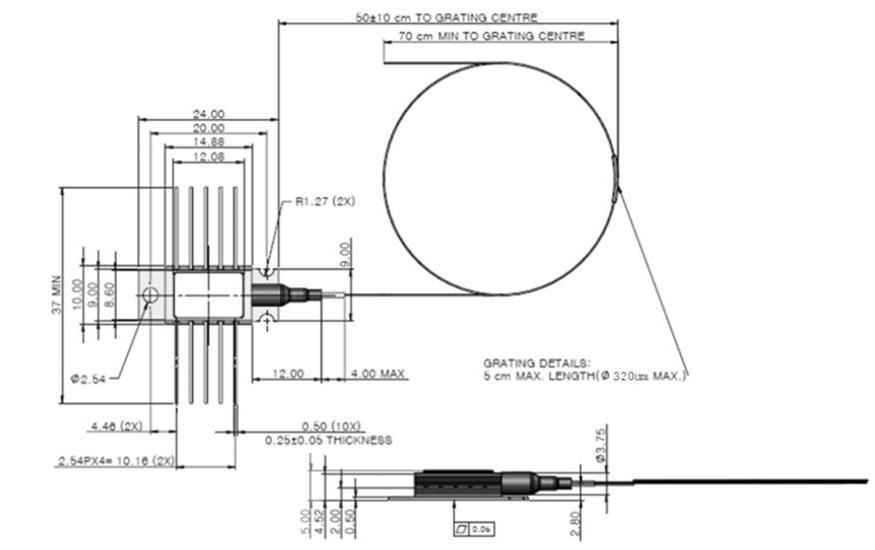

| Parametrar | Beskrivning |
| Typ av fiber | Hi1060 eller PM980 fiber |
| Typ pigtail | Bar fiber |
| Pigtail längd | 2,0±0,2m |
| Typ av koppling | Utan |
| STIFT | Beskrivning | STIFT | Beskrivning |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | Termistor | 9 | Case Ground |
| 3 | PDA-nod | 8 | NC |
| 4 | PD katod | 7 | LD katod |
| 5 | Termistor | 6 | LD Anod |
| BFLD | -XXXF | -XX | XX | -X | XX | X |
| Laser | Våglängd | Uteffekt | Typ av fiber | Paket | Typ av koppling | Löst rör |
| PumpLaser | 974: 974 nm 976: 976 nm | 4H: 400mW6H: 600mW | SM : Single modePM : Polarisationsupprätthållande | -H: 10PINNull: 14PIN | FA: FC/APCSA: SC/APCN0: Null | Null: Bar fiber 1: Löst rör |
