En fiberoptisk splitter, även känd som en optisk splitter, är en passiv optisk enhet som används i FTTH-system (Fiber to the Home) för att dela en enskild optisk fibersignal i två eller flera optiska utsignaler enligt ett förutbestämt förhållande. Till exempel distribuerar en 1x4 optisk splitter den optiska signalen från en fiber till fyra fibrer i ett specifikt förhållande. Till skillnad från våglängdsmultiplexern (WDM) i ett WDM-system, som separerar optiska signaler med olika våglängder till motsvarande våglängdskanaler, fördelar en optisk splitter hela den optiska signalen över flera kanaler för överföring.

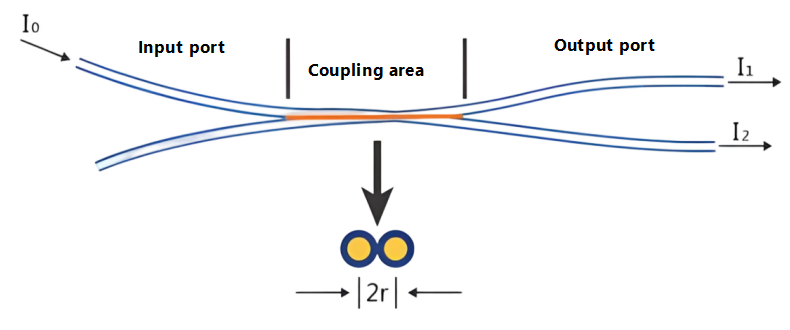

Vid överföring av optiska signaler i en enkelmodsfiber är ljusets energi inte helt koncentrerad i fiberkärnan; en liten mängd fortplantar sig genom beklädnaden nära kärnan. Med andra ord, om kärnorna i två fibrer är tillräckligt nära, kan modfältet för ljuset som utbreder sig i en fiber komma in i den andra, vilket gör att den optiska signalen kan återförstärkas i båda fibrerna. Ny tilldelning.
Optiska delare kan klassificeras i två typer enligt deras funktionsprincip: plana vågledare (PLC) optiska delare och fused biconical tapered (FBT) optiska splitter; enligt deras portkonfiguration kan de klassificeras i: X-typ (2x2) kopplare, Y-typ (1x2) kopplare, stjärnkopplare (NxN, N>2), träd (1xN, N>2) kopplare, etc.; enligt deras delningsförhållande kan de klassificeras i olikformig delning och enhetlig delning; en annan klassificeringsmetod är baserad på single-mode (1310nm) och multi-mode (850nm).

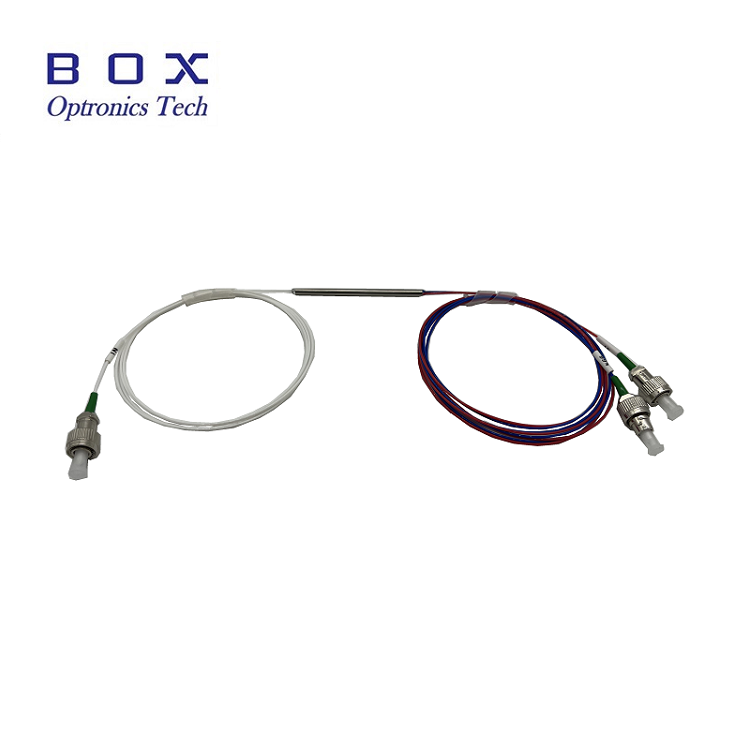

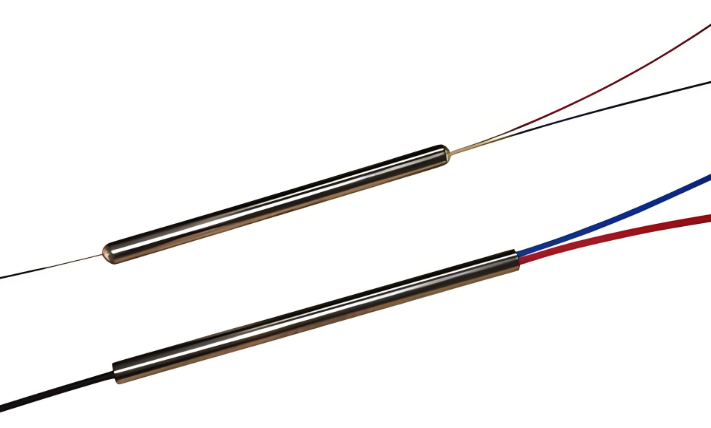

FBT optisk splitter... Kretsen är tillverkad med en traditionell konisk kopplarprocess. Två eller flera optiska fibrer, med sin beläggning borttagen, buntas ihop och smälts sedan vid hög temperatur på en avsmalnande maskin medan de sträcks åt båda sidor. Delningsförhållandet övervakas i realtid. När väl det önskade klyvningsförhållandet har uppnåtts avslutas smält- och sträckningsprocessen. Ena änden behåller en fiber (resten är avskuren) som ingång, medan den andra änden fungerar som en flerutgångsterminal. Olika klyvningsförhållanden kan erhållas genom att kontrollera fibertvinningsvinkeln och sträckningslängden. Slutligen härdas den avsmalnande sektionen med lim på ett kvartssubstrat och sätts in i ett rostfritt stålrör.

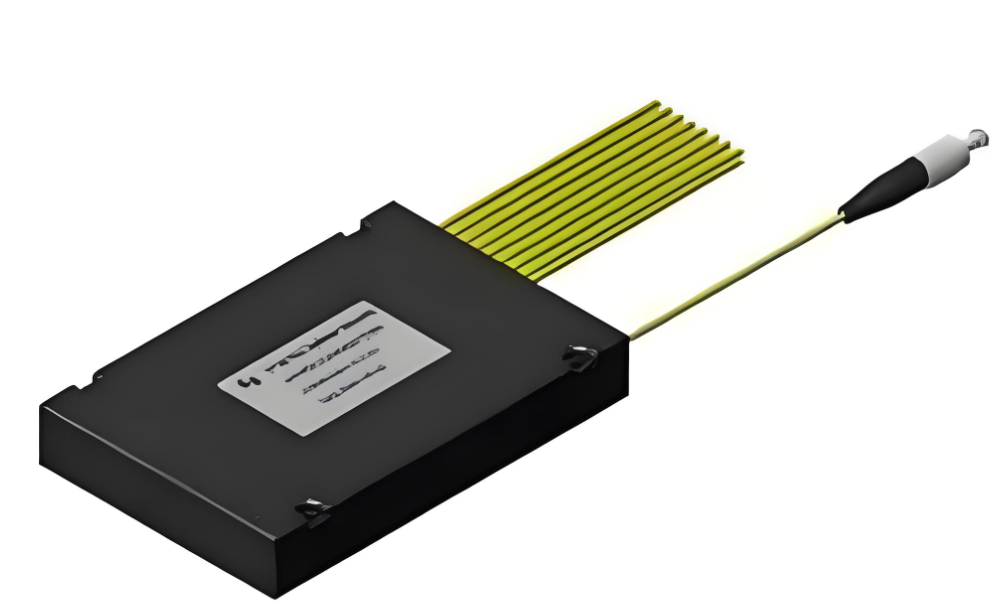

PLC Plane Wave PLC (Planar Lightwave Circuit) optiska splittrar är integrerade vågledare optiska kraftdistributionsenheter baserade på kvartssubstrat, tillverkade med hjälp av halvledarprocesser (fotolitografi, etsning, framkallning, etc.). PLC-delare delar optiska signaler från en enda optisk fiber till flera optiska fibrer, vilket uppnår enhetlig fördelning av optisk energi. Den optiska vågledaruppsättningen är placerad på den övre ytan av chipet och integrerar uppdelningsfunktionen på chipet; sedan kopplas flerkanaliga fibermatriser till ingångs- och utgångsändarna vid båda ändarna av chipet och kapslas in.
FBT VS De främsta fördelarna med PLC FBT koniska splitters är enkel användning av råmaterial, relativt låg kostnad och mindre krävande utrustning och processkrav. Delningsförhållandet kan övervakas i realtid efter behov, vilket möjliggör tillverkning av ojämna splitter. Nackdelarna är: för närvarande kan mogen avsmalningsteknik endast producera splitter upp till 1x4. För enheter större än 1x4 kopplas flera 1x2-enheter samman och förpackas sedan i ett splitterhölje. FBT-delare stöder endast tre våglängder: 850nm, 1310nm och 1550nm, vilket gör dem inkompatibla med andra våglängder.
Produktegenskaperna för PLC-delare är: förlust är okänslig för optisk våglängd, och uppfyller transmissionskraven för olika våglängder (1260~1650nm); enhetlig uppdelning, fördela signaler lika till användare; kompakt struktur och liten storlek; enkel enhet... Enheten har ett stort antal splitterkanaler och når över 64: högre kostnad per kanal, och ju fler kanaler, desto större kostnadsfördel. Nackdelen är dess högre kostnad jämfört med sammansmälta bikoniska koniska splitters, särskilt i lågkanalsdelare.
Den optiska PLC-delaren består av tre delar: ett optiskt splitterchip och fiberoptiska arrayer kopplade i båda ändar. Dessa tre komponenter måste vara exakt anpassade; deras design och montering spelar en avgörande roll för stabiliteten hos PLC-delaren. Chipet använder halvledarteknik för att odla en splittervågledare på ett kvartssubstrat. Chipet har en ingång och N utgående vågledare. Sedan kopplas in- och utgående fiberoptiska arrayer till båda ändarna av chipet, och ett hölje installeras för att bilda en optisk splitter med en ingång och N utgångar.
PLC Splitter-chips kan utformas som 1xN och 2xN, där N vanligtvis är en multipel av 2, såsom 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; och olikformigt fördelade delare, såsom 1x3, 1x5, 1x9, etc. Med den ökande efterfrågan på FTTR (Fiber to the Room) kommer tillämpningen av olikformigt fördelade kraftdelare att bli allt mer utbredd, och tillverkningsprocessen kommer att bli mer utmanande. PLC optiska splitterchips har fördelar som låg kostnad, hög tillförlitlighet, hög flexibilitet och skalbarhet, vilket gör dem särskilt lämpliga för olika applikationsscenarier såsom transmissionssystem, nätverksintegration, bredbandsaccess, fiberoptisk kommunikation och multimediatjänster.
Polarisationsupprätthållande PLC-delare Den polarisationsupprätthållande PLC-delaren inser huvudsakligen... Medan polariseringstillståndet bibehålls delas ineffekten enhetligt, med en enkelkanalig polarisationsupprätthållande fiberuppsättning som ingång och en flerkanalig polarisationsupprätthållande fiberuppsättning som utgång. Polariseringen av den linjära polarimetriska vågen som emitteras in i fibern förblir oförändrad under fortplantningen, och det finns liten eller ingen korskoppling mellan polarisationsmoderna, vilket således uppnår polarisationsupprätthållande koppling och stråldelning. Vanligtvis används PANDA-fiber. PLC-optiska splittrar används huvudsakligen i speciella applikationer som kräver polarisationsunderhåll, såsom fiberoptiska avkänningssystem eller koherent kommunikation.
Prestandaindikatorerna som påverkar optiska splitter inkluderar i allmänhet:
Insertion Loss Insertion Loss (IL):Insättningsförlust avser minskningen av optisk effekt vid en specificerad utgångsport i förhållande till den totala optiska ineffekten vid driftvåglängden för en PLC-delare. Enkelt uttryckt är det dB-förlusten för varje utgång i förhållande till ingången. Generellt gäller att ju lägre insättningsförlust, desto bättre prestanda för splittern.
Returförlust:Returförlust avser förhållandet i decibel mellan det reflekterade ljuset (spritt ljus som kontinuerligt överförs till ingången) och ingångsljuset vid den fiberoptiska anslutningen. Högre returförlust är bättre för att minska påverkan av reflekterat ljus på ljuskällan och systemet.
Direktivitet:Direktivitet avser förhållandet mellan den optiska uteffekten vid den icke-insprutade ljusänden och insprutningsljuseffekten (uppmätt våglängd) på samma sida av PLC-delaren under normal drift.
Polarisationsberoende förlust:Polarisationsberoende förlust avser den maximala förändringen i optisk uteffekt vid varje utgångsport på PLC-delaren när polarisationstillståndet för den överförda optiska signalen ändras över hela polarisationstillståndet.
Isolering:Isolering avser förmågan hos en fiberoptisk splitter att isolera optiska signaler i andra optiska vägar från en given optisk väg.
