Inom området för optisk kommunikation spelar Variable Optical Attenuator (VOA) en oumbärlig roll. Som en nyckelkomponent för optisk effektreglering garanterar VOA inte bara en stabil överföring av optiska signaler utan förbättrar också systemets övergripande prestanda.
En variabel optisk dämpare är en passiv optisk anordning utformad för att uppnå kontrollerbar dämpning av optisk effekt. Den justerar exakt energin hos optiska signaler för att möta kraven i olika tillämpningsscenarier. VOA:er är huvudsakligen indelade i två kategorier: Mechanical Variable Optical Attenuators (MVOAs) och Electrical Variable Optical Attenuators (EVOAs). MVOAs realiserar optisk effektdämpning via manuell justering, medan EVOAs ändrar dämpningsnivåerna genom att applicera drivande elektriska signaler, med överlägsen justeringsnoggrannhet och flexibilitet.
VOA:er antar ett brett utbud av arbetsmekanismer, huvudsakligen inklusive mekaniska, magneto-optiska, flytande kristaller, MEMS (Micro-Electro-Mechanical System), termo-optiska och akusto-optiska typer.
1. Mekanisk typ: Den optiska effekten i ljusbanan justeras genom att flytta ljusblockerande komponenter som ark eller koner. Denna design har en enkel struktur men ändå relativt låg justeringsnoggrannhet och flexibilitet.
2. Magneto-optisk typ: Dämpning av ljusenergi realiseras genom att utnyttja förändringarna i optiska egenskaper hos ämnen under magnetiska fält, nämligen den magneto-optiska rotationseffekten. Denna typ ger hög precision och stabilitet men kommer med en högre kostnad.
3. Flytande kristalltyp: Baserat på dubbelbrytningseffekten som härrör från brytningsindexanisotropin hos flytande kristaller, appliceras ett externt elektriskt fält för att omorientera flytande kristallmolekyler och därigenom ställa in ljustransmittansen. VOA med flytande kristaller har snabb svarshastighet och brett dämpningsområde.
4. MEMS-typ: Mikrospeglar tillverkade med mikro-elektromekanisk teknologi lutas genom elektrostatisk kraft för att justera reflekterat ljusintensitet. MEMS VOA kännetecknas av liten storlek, låg vikt och hög integrationsnivå.
5. Termo-optisk typ: Dämpningsnivåer moduleras via variationer i materialoptiska egenskaper (t.ex. brytningsindex) under temperaturfält. Termooptiska VOA:er har en enkel struktur och låg kostnad, men lider ändå av långsam svarshastighet.
6. Akusto-optisk typ: Ultraljudsvågor genererar periodisk spänning inuti akusto-optiska kristaller, vilket inducerar periodiska fluktuationer i brytningsindex för att modulera ljusstrålar. Akusto-optiska VOA erbjuder snabb inställningshastighet och utmärkt stabilitet.
VOA:er används i stor utsträckning inom optisk kommunikation, fiberoptisk avkänning, optiska instrument och andra områden.
1. Optisk kommunikation: Balansera intensiteten hos optiska signaler över olika kanaler för att bibehålla konsekvent signalkvalitet; justera den optiska signaleffekten för att anpassa sig till varierande överföringsavstånd och mottagarspecifikationer.
2. Fiberoptisk avkänning: Simulera optiska signalintensiteter under olika miljöförhållanden för att testa och verifiera systemets prestanda och tillförlitlighet.
3. Optiska instrument: Appliceras på laserenheter, fotonräknare, spektrometrar, optiska mikroskop och annan utrustning för att kontrollera den optiska signalens intensitet och flöde för noggranna mätresultat.

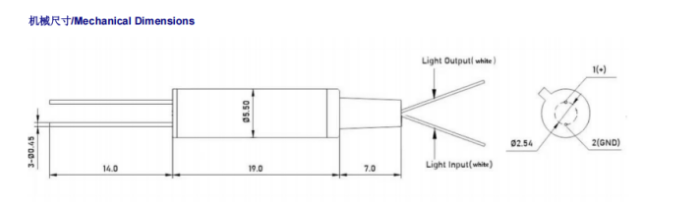

| Föremål | Parametrar | Enhet |
|---|---|---|
| Driftsvåglängdsområde | O-band /C-band/L-band/Fullband/övriga | nm |
| Dämpningstyp | Ljus eller mörk | - |
| Dämpningsområde | ≥15/20/30/40 | dB |
| Insättningsförlust | ≤0,7 | dB |
| Dämpningsupplösning | Kontinuerlig | dB |
| Avkastningsförlust | ≥45 | dB |
| Typ av fiber | SMF-28e | - |
| Svarstid (10-90 % optisk effekt) | ≤5 | ms |
| Drivspänning | 5/6,5 | V |
| Drivkraft | ≤5 | mW |
| Polarisationsberoende förlust | ≤0,2@ 10dB, ≤0,5 @<20dB att. | dB |
| Våglängdsberoende förlust | ≤0,6@ 10dB, ≤1,0 @<20dB över 20nm span | dB |
| Maximal optisk effekt | ≤500 | mW |
| Driftstemperatur | -0~+70 | °C |
| Förvaringstemperatur | -40~+85 | °C |
| Anslutningstyp | Anpassad | - |
| Paketstorlek | Φ5,5xL19 | mm |

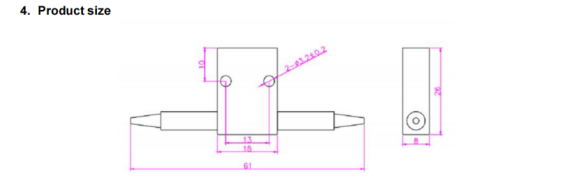

| Parameter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Typ(nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Våglängd (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Dämpningsområde (dB) | 0,8-60 | 0,8-60 | 0,8-60 | 0,8-60 |
| Originalförlust (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Avkastningsförlust (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Typ av fiber | SMF-28e | SMF-28e | SMF-28e | 50/125 eller 62,5/125 MM |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Mått (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Driftstemperatur (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Förvaringstemperatur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
