FBG stabiliserade pumplasrar

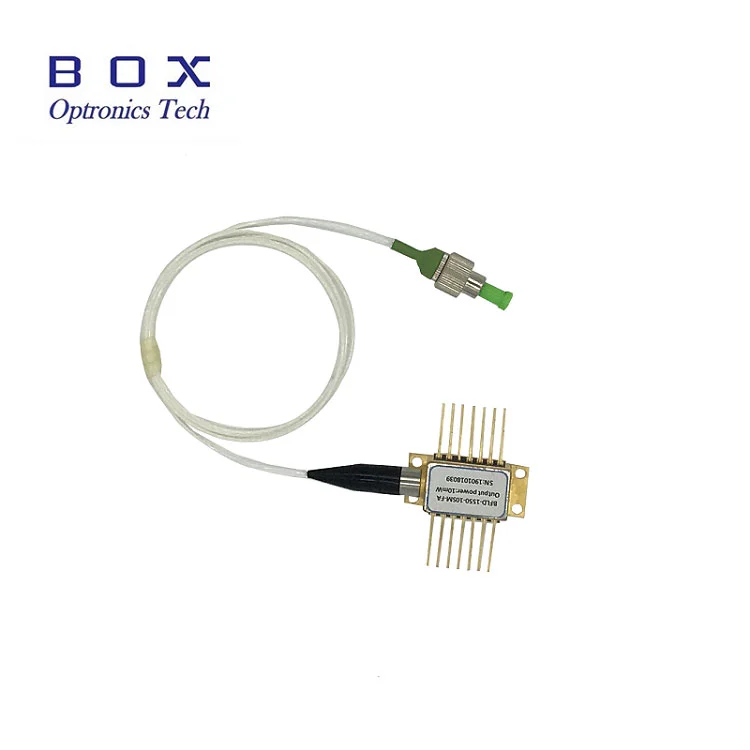

Box Optronics Fiber-Bragg-gitter FBG stabiliserade pumplasrar är kompakta laserdioder designade för användning som pumplasrar. Fjärilspaketen innehåller en integrerad termoelektrisk kylare (TEC) och termistor. Området av fibern markerat av ett par svarta band innehåller ett gitter etsat i fibern, som fungerar som en Bragg-reflektor för att ge återkoppling till lasern. Den FBG-stabiliserade designen producerar en utgång som breddas spektralt av satellitlägen. En FBG-stabiliserad laser är inte en enda longitudinell modlaser; medan den är stabiliserad vad gäller frekvens, kommer förstärkningskurvan att innehålla många olika lägen. Dessutom är dessa Bragg-galler relativt okänsliga för temperatur (<0,02 nm/°C). Det bör noteras att för den SM-pigtailed lasern kan stressinducerad dubbelrefingens på fibern förändra laserdiodens utgångsspektrum. På grund av fiberns egenskaper kommer de PM-pigtailed lasrarna inte att påverkas. Det har använts i stor utsträckning i DWDM, EDFA och CATV-system.

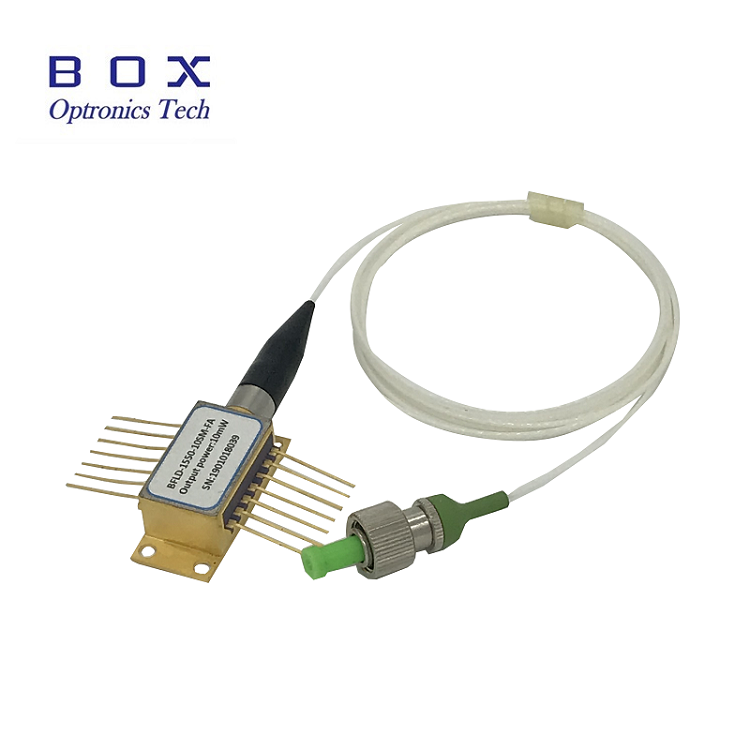

Box Optronics ger många alternativ i FBG stabiliserade pumplasrar, vi har 974nm 976nm 200mW 400mW 600mW pump 14-PIN fjärilslaserdiod med Hi1060 SM fiber eller PM fiber. en single mode fiber pigtail eller mellan 100 och 700 mW med en polarisationsupprätthållande fiber pigtail. Med en spektral bandbredd på <1 nm är de väl lämpade för kärnpumpning av Erbium-dopade fibrer, såsom i Erbium-dopade fiberförstärkare, modlåsta oscillatorer och CW-lasrar.

980nm FBG stabiliserade pumplasrar använder en plan konstruktion med chip på underbärare. Högeffektschippet är hermetiskt förseglat i ett epoxifritt och flödesfritt 14-stifts fjärilspaket och försett med en termistor, termoelektrisk kylare och monitordiod. 980nm pumpmodulen använder FBG-stabilisering för att "låsa" emissionsvåglängden. Den ger ett brusfritt smalbandsspektrum, även vid förändringar i temperatur, drivström och optisk återkoppling. Våglängdsval är tillgängligt för applikationer som kräver högsta prestanda inom spektrumkontroll med högsta tillgängliga effekt. Denna modul uppfyller kraven i Telcordia GR-468-CORE.
